Junio 08- Opción II 1º .

TRAZADO GEOMÉTRICO 1º Nos piden la figura transformada de la dada al aplicarle una simetría axial de eje E.
para hallar los puntos 1- trazamos rectas perpendiculares a E 2- Llevamos la distancia de los puntos al eje con el compás (también podrías tener en cuenta que las rectas simétricas se cortarán en el eje)

2º Nos piden que giremos la figura transformada (la que acabamos de obtener)

Para ello: 1- Giramos un punto 90º en el sentido de las agujas del reloj.

2-Para hallar el resto de puntos podemos hacer lo mismo, pero hay que tener en cuenta que la figura no va a cambiar de tamaño ni forma; así que podemos llevar los lados con el compás:

- Al llevar cada medida hay 2 posibles soluciones, así que pensar cual es la correcta ( si os equivocáis los ángulos no van a salir iguales )

- Hay que ser muy, muy precisos con el compás:

La figura resultante tiene que ser igual que la anterior, así que revisar los lados y ángulos para que no haya fallos.

Junio 08- Opción II 2º .

SISTEMA DIÉDRICO Lo primero es plantearnos:1 Qué nos dan y 2º Qué nos piden.
Nos dan dos puntos , Ay B, que vemos, tienen cota 0: es decir, pertenecen al PH .estos dos puntos forman un triángulo equilátero con otro (C) , contenido en el PV (ha de tener alejamiento 0).

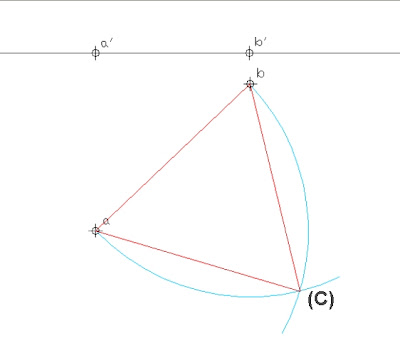

1º Nos piden hallar el triángulo abatido sobre el PH. Como el segmento AB ya pertenece al PH, sólo tenemos que dibujar un triángulo equilátero ( el otro vértice es C abatido),

2. Nos piden dibujar el plano que lo contiene. Podríamos dibujar rectas que pasaran por los puntos para hallar trazas del plano, pero si nos fijamos, a y b tienen que pertenecer a la traza P(tienen alejamiento 0) y c' tiene que pertenecer a P'. así que desabatimos el punto C y obtenemos la traza P'

3º Hay que representar las proyecciones del triángulo ABC. Unimos las proyecciones de los puntos

Junio 08- Opción II 3º .

PERSPECTIVA CABALLERA

Si no la vemos muy clara, podemos empezar haciendo un pequeño croquis. esto lo podemos hacer antes incluso de decidirnos por alguna de las opciones . Para resolver la escala se puede hacer una escala gráfica, que nos puede ayudar a llevar las medidas
