Junio 2011 Opción B I

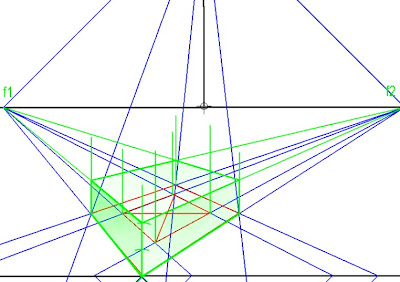

1º-Hallamos los focos. Para ello alargamos los lados de la base abatida, y trazamos desde V, rectas paralelas.
2º Dibujamos la planta. Lo mejor es unir los puntos de la Lt con los focos,También podemos unir cada vértice de la figura abatida con V.
3º Trazamos desde cada vértice rectas verticales (aún no sabemos hasta donde van a llegar, así que las hacemos un poco más largas)


4º Hay una arista de la figura en el plano del cuadro y se ve, por tanto, a su tamaño real. Hay que tener en cuenta que la figura es el doble de grande que en el dibujo. Trazando rectas a los focos hallamos los lados de la parte de abajo de la pieza.
5ºPara hacer la siguiente parte de la figura (otro prisma más pequeño) Llevamos su altura a la LT y desde allí a un foco. Una vez que tenemos su altura en una de las rectas, hallamos las demás uniéndolas con los focos.

6ºpara hallar la altura del vértice de la pirámide superior, unimos la parte de abajo de la altura con un foco, llevamos la medida al plano del cuadro, y desde allí otra vez al foco-

7º Por fin repasamos las líneas de la pieza, distinguiendo partes vistas y ocultas,
