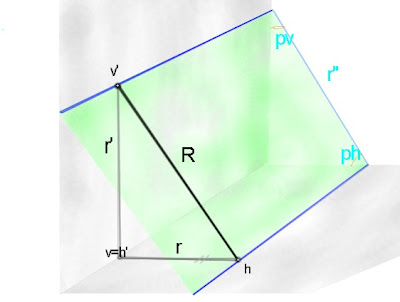

1-Trazando una recta perpendicular a r que pase por h obtenemos la traza P. Como es paralela a la LT P' ha de serlo también: El plno P es paralelo a la LT.
2- Para conseguir el ángulo con los planos de proyección podemos dibujar su proyección en el plano de perfil, donde se ve en verdadera magnitud (también podríamos abatir la recta sobre el P. horizontal)

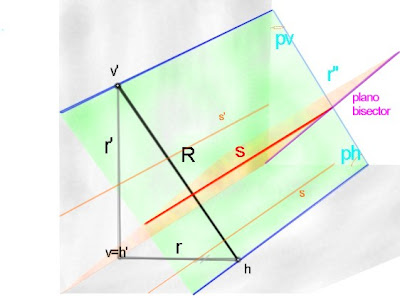

3- Trazando la bisectriz ( o midiendo 45º) hallamos la traza del 1er bisector en el plano de perfil. Donde corte a P'' estará s''; esta recta ha de ser una recta paralela a la LT, de la que conocemos sus cotas y alejamientos.
1-Trazando una recta perpendicular a r que pase por h obtenemos la traza P. Como es paralela a la LT P' ha de serlo también: El plno P es paralelo a la LT.
2- Para conseguir el ángulo con los planos de proyección podemos dibujar su proyección en el plano de perfil, donde se ve en verdadera magnitud (también podríamos abatir la recta sobre el P. horizontal)
3- Trazando la bisectriz ( o midiendo 45º) hallamos la traza del 1er bisector en el plano de perfil. Donde corte a P'' estará s''; esta recta ha de ser una recta paralela a la LT, de la que conocemos sus cotas y alejamientos.
